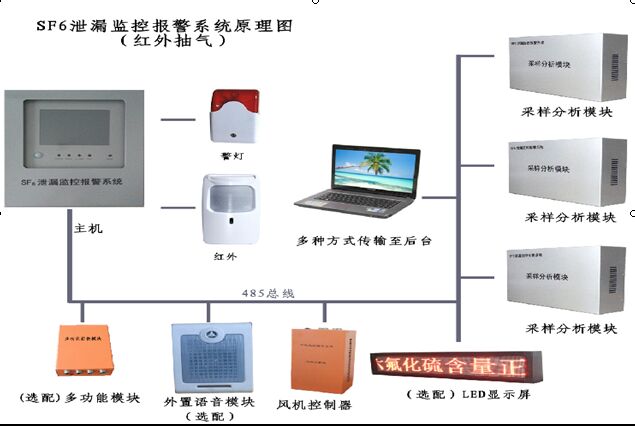

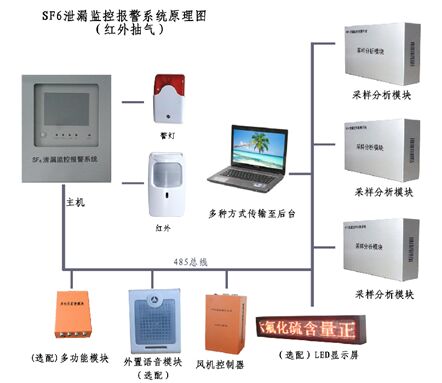

1、系统简介

       激光法SF₆气体泄漏智能监控报警系统是根据《SF₆安全法规》，为在安装有SF₆设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测开关室SF₆气体浓度含量和氧气含量，当环境中SF₆气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF₆气体红外检测技术，能检测到10~5000ppm浓度的SF₆气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。

本系统可为广泛应用于各种电压等级的SF₆开关室、SF₆开关室、组合电气室（GIS室）、SF₆主变室等。

2、检测原理

光谱可以表示物质中的原子、分子所处的运动状态。这种物质的内部运动，可通过辐射或吸收能的形式（即电磁辐射）表现出来，而光谱就是按照波长顺序排列的电磁辐射。由于原子和分子的运动是多种多样的，因此光谱的表现也是多种多样的。按照波长及测定方法，光谱可分为：Y射线、X射线、光学光谱、和微波波谱。而光学光谱又可分为真空紫外光谱、近紫外光谱、可见光谱、近红外光谱和远红外光谱。 　　

实验证明，当特定波段的红外光通过SF6气体时,这些气体分子对特定波长的红外光有吸收,其吸收关系服从朗伯--比尔吸收定律，即吸收与SF6气体浓度呈现自然指数关系。 　　

运用以上原理，设计相应的光学装置，采用主动吸气方式，当采样气体中含有SF6气体时，能够通过检测气室的红外光的强度将相应减弱，根据减弱的幅度，运用朗伯--比尔吸收定律可以计算出SF6气体浓度。 　　

本产品中SF6气体泄漏检测运用的正是红外光谱吸收技术。与其他检测技术相比，运用红外光谱吸收技术检测SF6气体，检测精度高，稳定可靠，且不受环境温湿度等条件限制。

3、主要特点

●  激光法检测环境中SF₆气体含量；

●  超限报警泄漏时自动启动风机排风功能；

●  环境中O₂含量检测功能；缺氧时自动报警，自动排风；

●  大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

●  SF₆、O₂气体含量超标时，风机自动启动功能；

●  定时排风功能；

●  报警时启动强制排风功能；

●  相关历史数据存储及检索功能；

●  温度、湿度检测、报警及显示；

●  红外检测，语音提示报警功能；

4、主要技术参数

●  SF₆浓度超限报警点：1000ppm,精度＜±1%；

●  O₂浓度检测范围0－25%，缺O₂报警点：18%，精度＜0.5%；

●  温度显示范围：-20～+99℃，湿度显示范围：0～99%RH；

●  输入电源：AC  220V±20%；

●  报警输出接点功率：AC220/7A；

●  风机输出接点：380V/15A（三相）或220V/15A；

●  风机启动：O₂含量≤19.6%或SF₆气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

●  海量报警信息存储设计；

●  5路大容量报警触点输出。

●  SF₆、O₂变送器采用进口原装的传感器，寿命长；

●  SF₆气体检测报警误差＜1%，氧气报警误差＜0.5%；

●  风机控制器可控制原有风机。
